Bilim ve teknoloji çağında, veriyi anlamak, analiz etmek ve sunmak, hem eğitim hem de araştırma süreçlerinin ayrılmaz bir parçası. ETAP 23 yüklü etkileşimli tahtaların kullanıldığı sınıf ortamlarında, karmaşık bilimsel verileri kolayca görselleştirebilen ve derinlemesine analiz edebilen araçlara duyulan ihtiyaç da artıyor. Bu kapsamda, LabPlot, ücretsiz, açık kaynaklı ve çok platformlu yapısıyla öne çıkan, bilimsel çizimler oluşturmayı, yönetmeyi ve düzenlemeyi basitleştiren güçlü bir yazılım olarak karşımıza çıkıyor. Bu uygulama ile bir elektronik tablodan veya diğer dosya biçimlerinden veri içe aktararak çizimler üretebilir, bu çizimleri çeşitli raster (bitmap) ve vektör biçimleri olarak kolayca dışa aktarabilirsiniz. LabPlot’un temel özelliklerine ve eğitim ortamlarındaki kullanım örneklerine yakından bakalım.

LabPlot Temel Özellikleri ve Eğitim Ortamlarında Kullanımı

LabPlot, sadece bir çizim aracı olmanın ötesinde, bilimsel keşif ve öğretim için entegre bir platform sunar. İşte LabPlot’un öne çıkan özellikleri ve eğitim ortamlarındaki potansiyel kullanım senaryoları:

1. Veri Görselleştirme ve Etkileşimli Çizimler:
   • Özellik: Yüksek kaliteli 2D ve 3D çizimler, regresyon analizleri, ısı haritaları gibi gelişmiş grafikler oluşturma yeteneği. LaTeX ve Markdown desteği ile bilimsel denklemlerin ve biçimlendirmenin doğrudan grafiklere entegrasyonu.
   • Eğitim Senaryosu: Fizik dersinde bir deneyden elde edilen sıcaklık-zaman grafiğini çizme ve eğri uydurma. Kimya dersinde titrasyon eğrilerini görselleştirme. Biyoloji dersinde popülasyon büyümesi verilerini histogram veya çizgi grafiklerle analiz etme. Öğrenciler, kendi deney verilerini girerek anında görsel geri bildirim alabilir ve teorik modellerle karşılaştırabilir.
2. Veri Analizi ve İstatistiksel Fonksiyonlar:

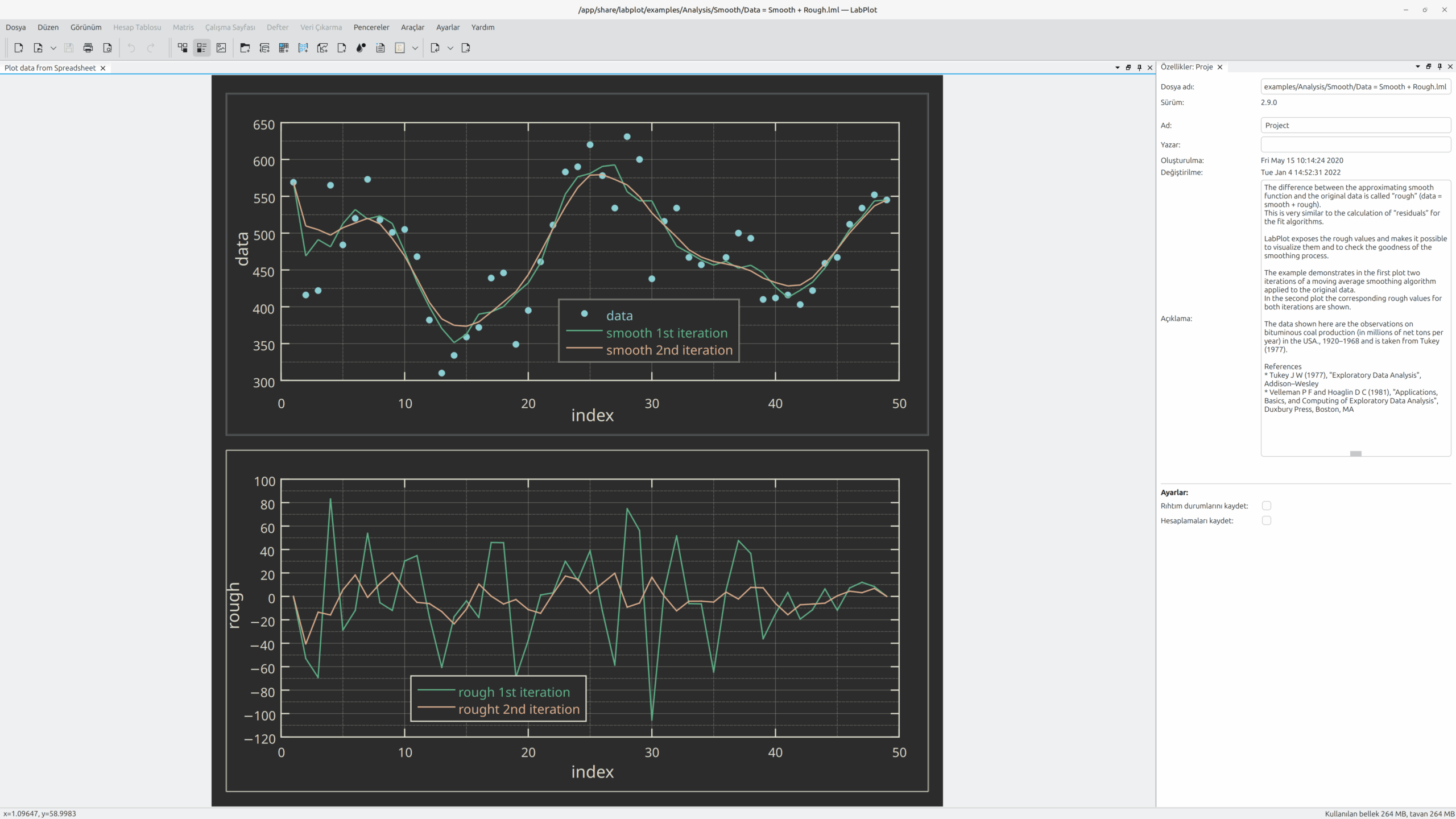

   • Özellik: Ortalama, varyans, standart sapma gibi tanımlayıcı istatistikler, Fourier Dönüşümü (FFT), Hilbert Dönüşümü, veri düzeltme, taban çizgisi çıkarma, sayısal türev ve integral gibi gelişmiş analitik araçlar.
   • Eğitim Senaryosu: Matematik dersinde öğrencilere istatistiksel dağılımları öğretirken, LabPlot kullanarak farklı veri setlerinin ortalama ve standart sapmalarını hesaplatma. Mühendislik projelerinde sinyal analizi yaparken FFT kullanarak frekans bileşenlerini inceleme.
3. Etkileşimli Not Defterleri ile Sezgisel Hesaplama:
   • Özellik: Python, R, Julia, Maxima, Octave gibi birden çok programlama dilini destekleyen entegre not defterleri. GUI tabanlı çizimin kolaylığı ile betikleme dillerinin gücünü bir araya getirme.
   • Eğitim Senaryosu: İleri seviye lise veya üniversite hazırlık sınıflarında, öğrencilerin bir fizik formülünü Python koduyla yazıp sonuçlarını LabPlot’ta görselleştirmelerini sağlama. Veri bilimlerine giriş derslerinde R veya Python ile küçük veri setlerini analiz edip sonuçları anında grafiğe dökme. Bu, öğrencilerin hem görselleştirme hem de temel programlama becerilerini aynı ortamda geliştirmelerine olanak tanır.
4. Zahmetsiz Veri Yönetimi ve Geniş Format Desteği:
   • Özellik: CSV, Origin, SAS, Stata, SPSS, MATLAB, SQL, JSON, Excel gibi yaygın formatların yanı sıra HDF5, netCDF gibi bilimsel veri formatlarına destek. Gerçek zamanlı veri akışlarını görselleştirme yeteneği.
   • Eğitim Senaryosu: Farklı kaynaklardan (deney sensörleri, çevrimiçi veri tabanları) alınan verileri LabPlot’a aktararak sınıf içinde canlı veri analizi yapma. Öğrencilerin kendi topladıkları verileri (örneğin hava durumu verileri) Excel’den LabPlot’a aktarıp analiz etmelerini isteme.

LabPlot ile “Nasıl Yapılır?”: Temel Adımlar

LabPlot’u sınıfınızda veya kendi çalışmalarınızda kullanmaya başlamanız için birkaç temel adım:

1. Veri İçe Aktarma:
   • LabPlot’u açın.
   • Üst menüden “Dosya” -> “İçe Aktar” seçeneğini seçin.
   • Açılan pencereden CSV, Excel veya başka bir desteklenen dosya türünü seçin ve verilerinizin bulunduğu dosyayı işaretleyin.
   • Verileriniz otomatik olarak bir çalışma sayfasına hesap tablosuna (Spreadsheet) yüklenecektir.

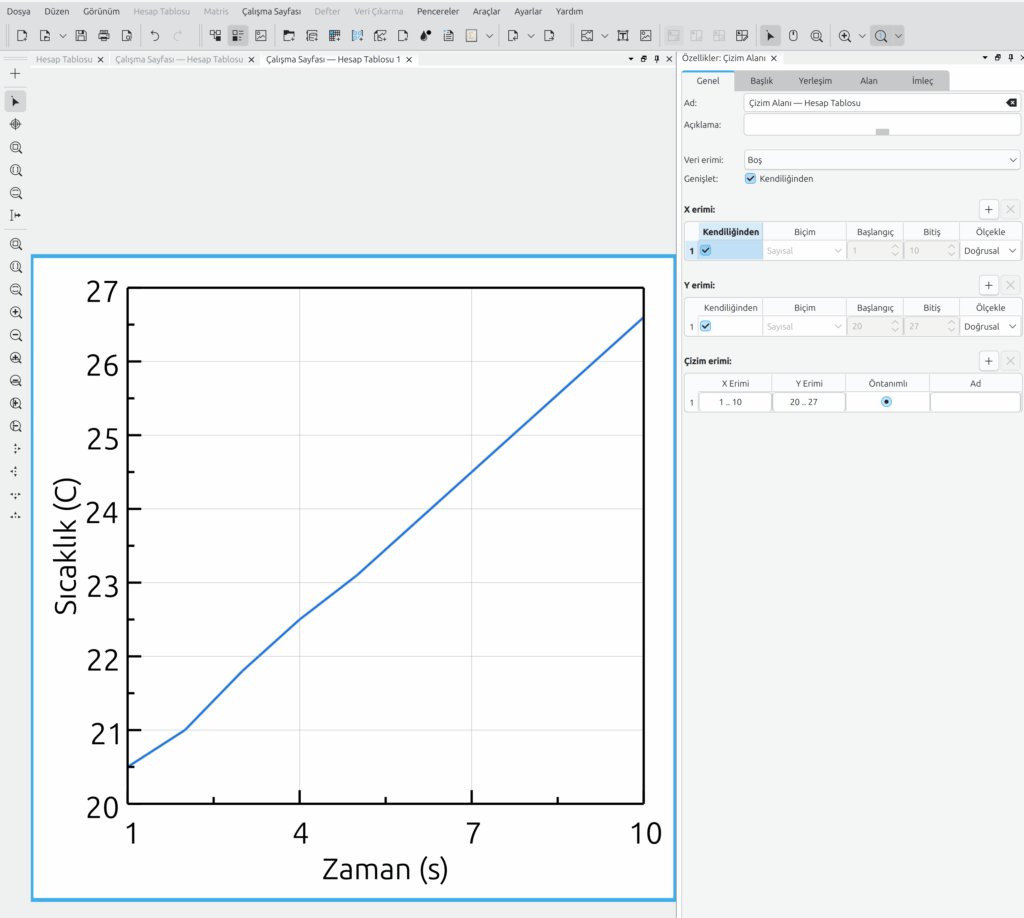

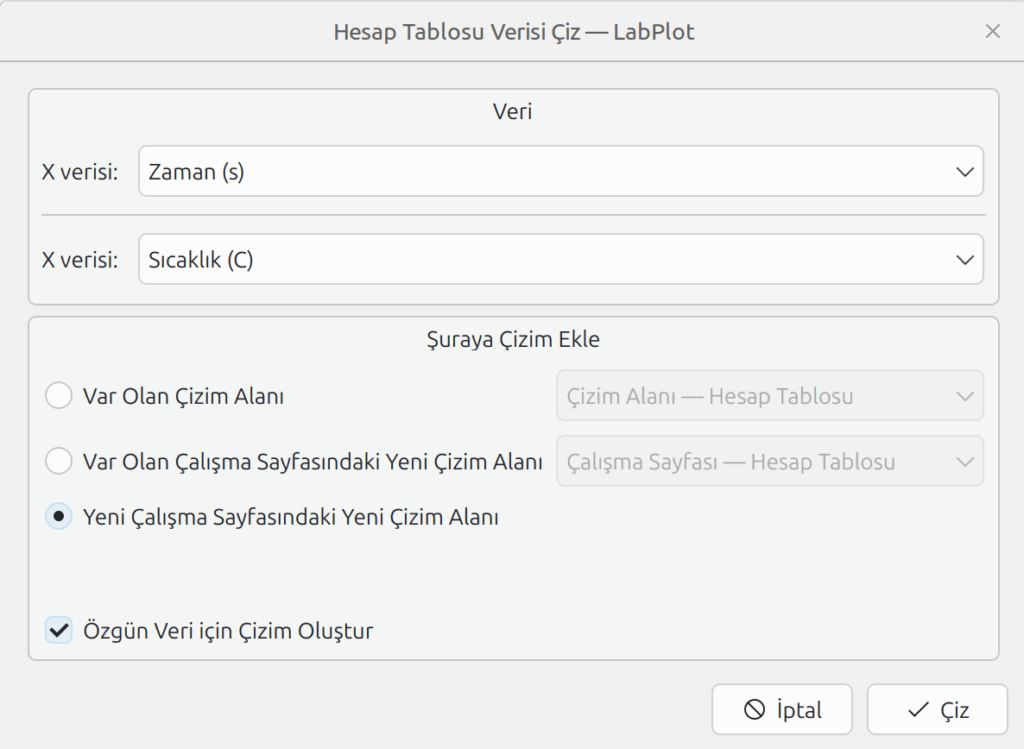

2. Basit Bir Çizim Oluşturma:
   • İçe aktardığınız veya manuel olarak girdiğiniz verilerin bulunduğu hesap tablosunu (Spreadsheet) açın.
   • Çizmek istediğiniz sütunları seçin (örneğin X ekseni için bir sütun, Y ekseni için başka bir sütun).

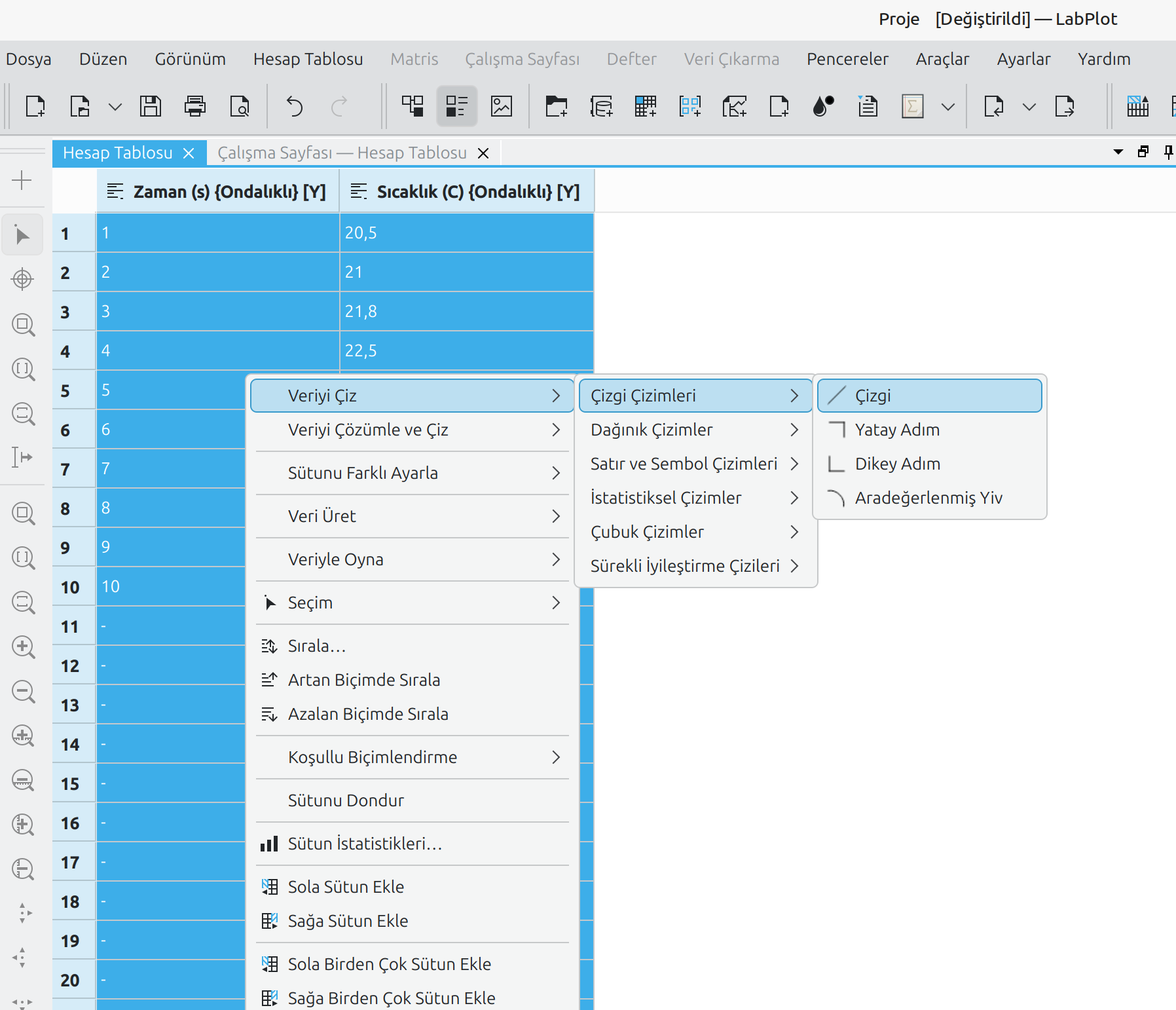

   • Seçimin üstündeyken sağ tık menüsünü açın ve örneğin menüden “Veriyi Çiz” -> “Çizgi Çizimleri” -> “Çizgi” seçeneğini seçin.



   • Grafik otomatik olarak bir çalışma sayfasına (Worksheet) eklenecektir.

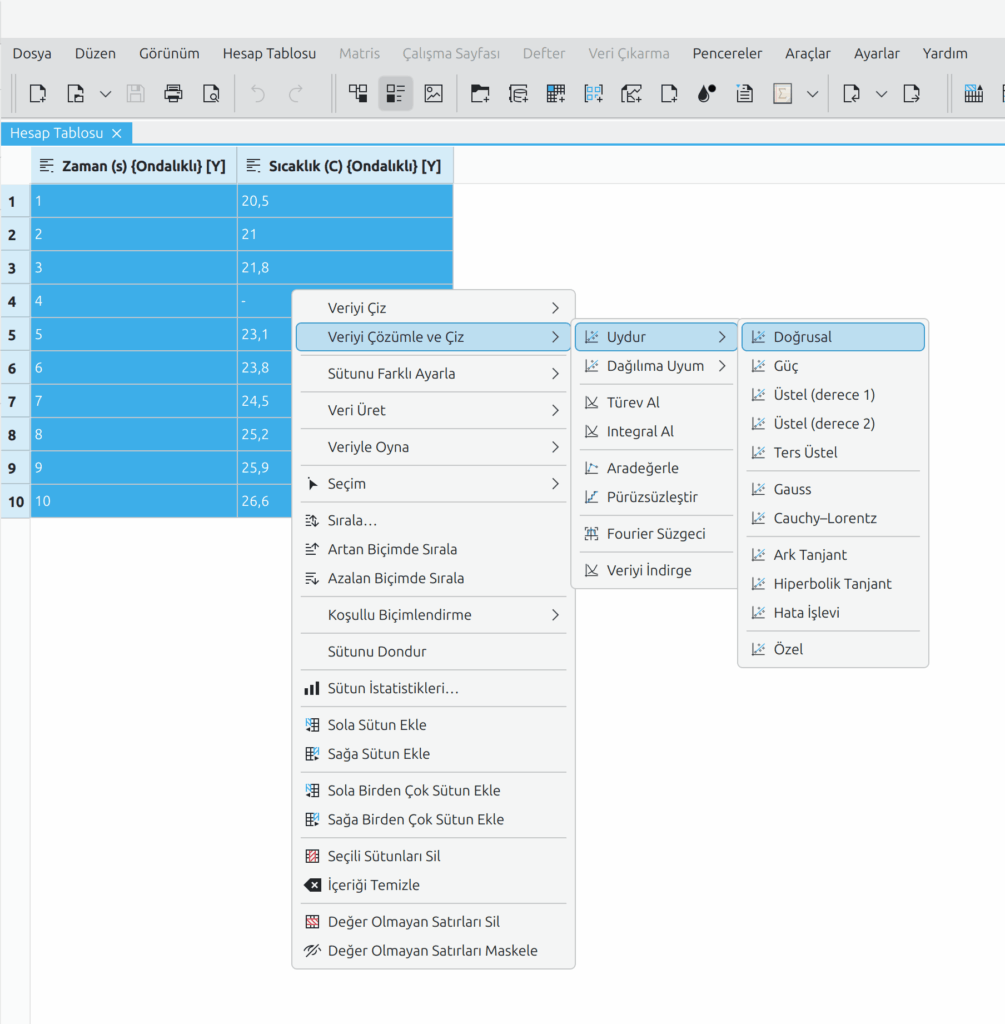

3. Veri Analizi Yapma (Örnek: Doğrusal Regresyon):
   • Hesap tablosundaki veri sütunlarınızı seçin.
   • Seçimin üstündeyken sağ tık menüsünü açın ve menüden “Veriyi Çözümle ve Çiz” -> “Uydur” -> “Doğrusal” seçeneğini seçin.
   • Açılan diyalog kutusunda hangi sütunların bağımlı ve bağımsız değişken olduğunu belirtin ve Çiz butonuna basın.

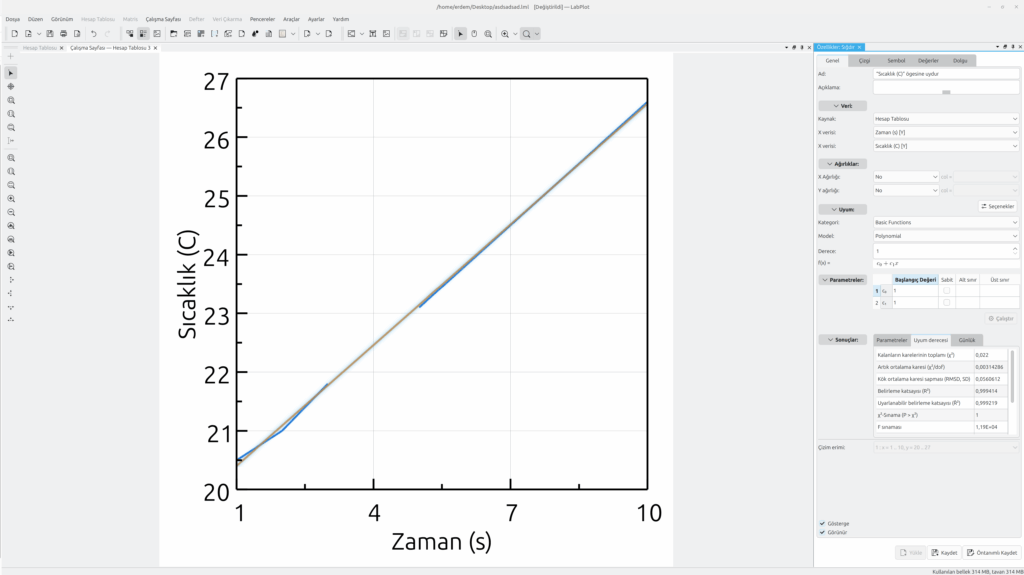

   • LabPlot size regresyon denklemini, R² değerini ve diğer istatistiksel sonuçları sunacak ve bu regresyon çizgisini grafiğinize ekleyecektir.

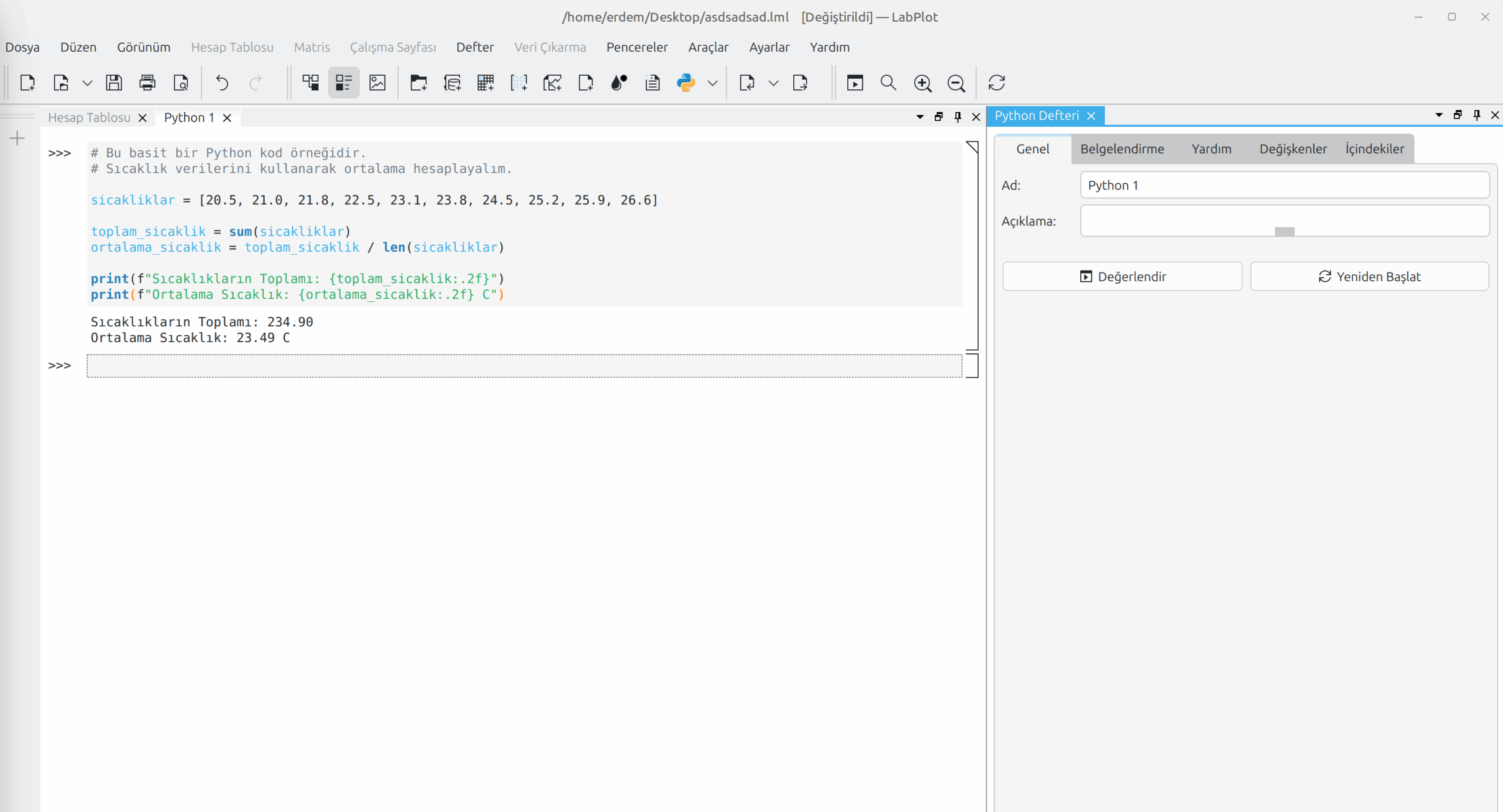

4. Etkileşimli Defter Kullanımı (Örnek: Python ile Hesaplama):

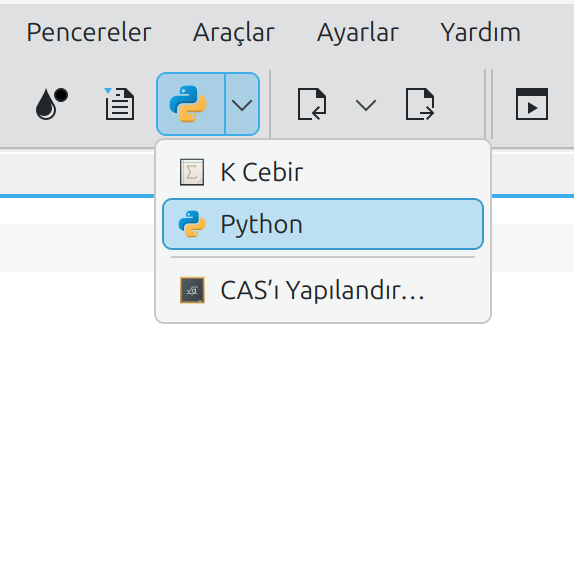

   • Panelden Python seçeneğini seçin:



   • Not defteri içinde Python kodunuzu yazın (Bu örnek, LabPlot Not Defteri içerisinde temel Python kullanımını göstermektedir). Örneğin:
     #Bu basit bir Python kod örneğidir.
#Sıcaklık verilerini kullanarak ortalama hesaplayalım.
sicakliklar = [20.5, 21.0, 21.8, 22.5, 23.1, 23.8, 24.5, 25.2, 25.9, 26.6]
toplam_sicaklik = sum(sicakliklar)
ortalama_sicaklik = toplam_sicaklik / len(sicakliklar)
print(f"Sıcaklıkların Toplamı: {toplam_sicaklik:.2f}")
print(f"Ortalama Sıcaklık: {ortalama_sicaklik:.2f} C")
   • Kodu “Değerlendir” butonuyla çalıştırdığınızda, sonuçları kodlarınızın hemen altında görebilirsiniz. Örneğin yukarıdaki kodun çıktısı aşağıdaki gibi olacaktır:
     Sıcaklıkların Toplamı: 234.90
Ortalama Sıcaklık: 23.49 C



Sıkça Sorulan Sorular (SSS)

• LabPlot ücretli mi? Hayır, LabPlot tamamen ücretsiz, GPL (GNU Genel Kamu Lisansı) ile lisanslanmış açık kaynaklı bir yazılımdır. Ticari lisans gereksinimleri olmadan özgürce kullanabilir ve dağıtabilirsiniz.
• ETAP 23 yüklü tahtalarda LabPlot’u nasıl kurabilirim? Pardus Yazılımı Mağazası’nı açın ve Depo sekmesindeyken “labplot” kelimesini aratın. Sonuç listesinden LabPlot uygulamasını “Yükle” butonuyla kurabilirsiniz. Daha sonra uygulama menüsünden LabPlot’u başlatabilirsiniz.
• LabPlot Türkçe dil desteği sunuyor mu? Evet, LabPlot birçok dil desteği sunar ve Türkçe dil seçeneği de mevcuttur. Uygulamanın ayarlarından dil tercihini değiştirebilirsiniz.
• Verilerimi LabPlot’a kopyala-yapıştır yapabilir miyim? Evet, çoğu elektronik tablo programından veya metin dosyasından verileri doğrudan LabPlot’un hesap tablolarına (Spreadsheet) kopyala-yapıştır yapabilirsiniz.
• LabPlot’ta oluşturduğum grafikleri sunumlarda kullanabilir miyim? Evet. LabPlot, grafiklerinizi PNG, PDF, SVG gibi yüksek çözünürlüklü çeşitli resim ve vektör formatlarında dışa aktarmanıza olanak tanır. Bu sayede sunumlarınızda veya raporlarınızda profesyonel görünümlü grafikler kullanabilirsiniz.

LabPlot, bilimsel verilerle çalışan herkes için iyi bir araçtır. Açık kaynak yapısı, zengin özellikleri ve kullanıcı dostu arayüzü sayesinde, bilimsel keşfi ve öğretimi daha erişilebilir ve etkileşimli hale getirir.

LabPlot hakkında daha fazla bilgi edinmek ve yazılımı kullanmaya başlamak için aşağıdaki kaynakları ziyaret edebilirsiniz:

• LabPlot Resmî Dokümantasyonu
• LabPlot Video Eğitimleri
