Elektronik ve devre tasarımı, STEM (Bilim, Teknoloji, Mühendislik, Matematik) eğitiminin temel taşlarından birini oluşturur. Öğrencilerin soyut bilimsel ve matematiksel kavramları somut projelere dönüştürmelerini sağlayan bu disiplin, analitik düşünme, problem çözme ve yaratıcılık gibi 21. yüzyıl becerilerinin gelişiminde merkezi bir rol oynar. Ne var ki, geleneksel elektronik tasarım yazılımlarının karmaşıklığı, bu alana yeni adım atan öğrenciler ve onlara rehberlik eden öğretmenler için öğrenme sürecinde bir bariyer oluşturabilmektedir. Bu zorluğun üstesinden gelmek ve elektronik tasarım dünyasını eğitim ortamlarında daha erişilebilir kılmak üzere geliştirilen Fritzing, ücretsiz ve açık kaynaklı bir platform olarak öne çıkmaktadır.

Fritzing, elektronik çizimlerinizi belgeleme, örnek projelerden yola çıkarak öğrenme, kendi baskılı devre kartlarınızı (PCB)¹ tasarlama ve nihayetinde bu tasarımları geniş bir elektronik topluluğuyla paylaşma imkanı sunar. Özellikle Linux tabanlı sistemler kullanan okullar ve sınıflar için ideal bir çözüm olan Fritzing, öğrencilerin interaktif elektroniklerle tanışırken hem keyifli bir öğrenme deneyimi yaşamasını hem de sağlam bir temel oluşturmasını sağlar.

Fritzing Nedir ve Eğitim Alanında Neden Fark Yaratır?

Fritzing, karmaşık mühendislik odaklı elektronik tasarım otomasyonu (EDA) araçlarından farklılaşan, “kullanıcı merkezli” bir yaklaşımla tasarlanmıştır. Temel hedefi, Arduino, Raspberry Pi ve benzeri mikrodenetleyici platformlarıyla çalışan proje geliştiricileri, hobiciler, öğrenciler ve öğretmenler için elektronik tasarım sürecini kolaylaştırmak ve ilham vermek olmuştur. Bu pedagojik felsefe, Fritzing’i eğitimde tercih edilen benzersiz bir araç haline getiren özelliklerini belirler:

Gerçekçi Breadboard Görünümü ile Pratik Uygulama ve Kavramsal Köprü: Elektronik prototiplemeye yeni başlayan öğrenciler için şematik semboller ile fiziksel devre bağlantıları arasındaki soyut ilişkiyi kurmak genellikle zorlayıcıdır. Fritzing, gerçek bir breadboard’un (deneysel devre tahtası) dijital bir simülasyonunu sunarak bu soyutlamayı ortadan kaldırır. Öğrenciler, sanal bir breadboard üzerinde dirençler, LED’ler ve entegre devreler gibi bileşenleri sürükleyip bırakarak ve gerçek hayattaki gibi kablolarla bağlantı kurarak devreleri oluşturabilirler. Bu görsel ve dokunsal yaklaşım, öğrencilerin teorik bilgiyi somutlaştırmalarına, bağlantıların elektriksel etkilerini daha kolay kavramalarına ve devre kurulum hatalarını sanal ortamda güvenle keşfetmelerine yardımcı olur.

Kapsamlı ve Görsel Bileşen Kütüphanesi ile Ders İçeriklerini Zenginleştirme: Fritzing, Arduino, Raspberry Pi, SparkFun gibi yaygın eğitim platformlarının kartları ve binlerce standart elektronik bileşeni içeren geniş, görsel bir kütüphaneye sahiptir. Öğretmenler, bu kütüphaneyi kullanarak ders içeriklerine uygun, gerçekçi ve etkileşimli örnek devreler tasarlayabilir ve öğrencilere sunabilirler. Öğrenciler ise, ders kitaplarındaki veya çevrimiçi kaynaklardaki projeleri Fritzing ortamında kolayca yeniden oluşturabilir, üzerinde değişiklikler yapabilir ve farklı senaryoları deneyimleyebilirler. Bu, dersleri daha uygulamalı ve keşif odaklı hale getirir.

Sezgisel Kullanıcı Arayüzü ile Kolay ve Hızlı Öğrenme: Fritzing’in kullanıcı dostu arayüzü, hem öğretmenlerin dersleri daha akıcı ve anlaşılır bir şekilde sunmasına hem de öğrencilerin yazılıma adaptasyon sürecini hızlandırmasına katkıda bulunur. Breadboard, şematik ve PCB tasarım görünümleri arasında sorunsuz geçiş yapma imkanı, elektronik tasarımın farklı aşamalarını tek bir görsel platformda birleştirir. Bir görünümde yapılan değişikliklerin diğer görünümlere otomatik olarak yansıması, öğrencilerin tasarımlarındaki tutarlılığı ve mantıksal bağlantıları daha iyi anlamalarını ve devre topolojisini kavramalarını sağlar.

Topluluk Desteği, Proje Paylaşımı ve Fiziksel Ürün Deneyimi: Fritzing.org üzerinde yer alan aktif bir kullanıcı topluluğu, öğretmenlerin ve öğrencilerin proje fikirlerini, tasarımlarını ve karşılaştıkları sorunlara yönelik çözümleri paylaşabilecekleri değerli bir kaynak sunar. Bu platform, işbirlikçi öğrenmeyi teşvik eder ve öğrencilerin kendi projeleri için ilham alabilecekleri zengin bir örnek havuzu sağlar. Ayrıca, tasarlanan PCB’leri doğrudan üretime göndermeye olanak tanıyan “Fritzing Fab” hizmeti, öğrencilerin dijital tasarımlarını fiziksel ürünlere dönüştürme deneyimini yaşamalarını sağlar. Bu, mühendislik tasarım döngüsünün somutlaştırılması açısından paha biçilmez bir öğretici değer taşır.

Fritzing’in Temel Modları ve Elektronik Eğitimindeki Uygulamaları

Fritzing, elektronik tasarım sürecini üç ana modda ele alarak öğrencilere ve öğretmenlere farklı pedagojik perspektifler sunar:

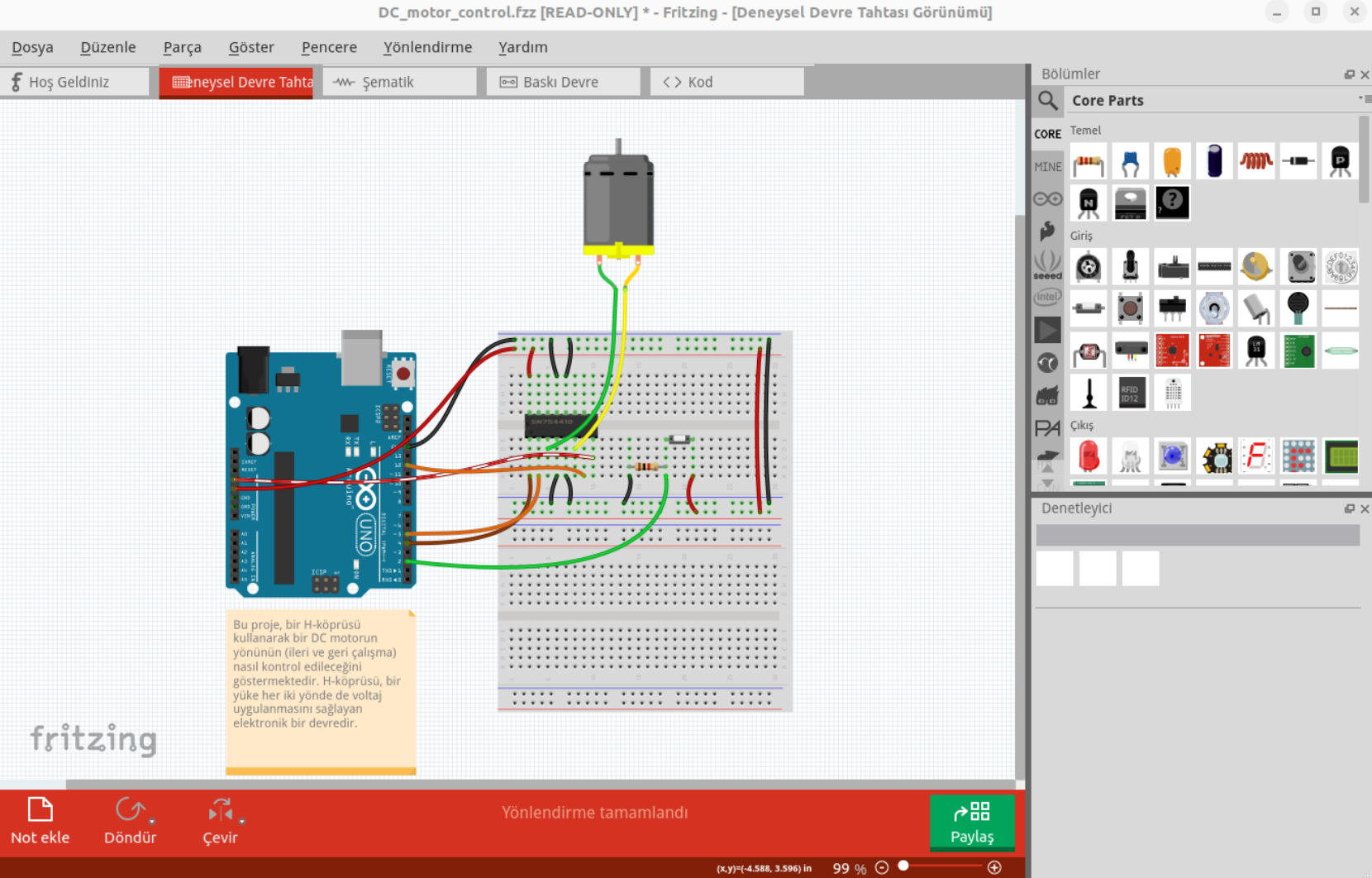

Breadboard Görünümü (Breadboard View):

Eğitimsel Değer: Bu görünüm, öğrencilere bir devrenin fiziksel olarak nasıl kurulacağını görsel ve gerçekçi bir şekilde öğretir. Özellikle elektroniğe yeni başlayanlar ve somut öğrenmeyi tercih edenler için idealdir, çünkü fiziksel bileşenlerin deneysel devre tahtası üzerindeki yerleşimini ve kablo bağlantılarını doğrudan taklit eder.

Sınıf Uygulaması: Öğretmenler, bu modu kullanarak öğrencilere temel devreleri (örneğin, bir LED’i yakma, basit bir sensör devresi) adım adım nasıl kuracaklarını gösterebilirler. Öğrenciler de sanal ortamda güvenle deneyler yaparak, yanlış bağlantıların veya bileşen yerleşimlerinin devrenin çalışması üzerindeki etkilerini keşfedebilir ve hatalarını düzeltme becerisi kazanabilirler. Sağ tıklama menüsündeki “Kablo Rengi” gibi seçenekler, devre şemasının daha düzenli ve anlaşılır olmasını teşvik eder.

Şematik Görünüm (Schematic View):

Eğitimsel Değer: Devrenin mantıksal yapısını ve elektriksel bağlantılarını uluslararası standartlara uygun elektronik semboller kullanarak grafiksel olarak temsil eder. Bu görünüm, öğrencilerin elektronik prensipleri daha soyut ve evrensel bir dilde anlamalarına yardımcı olur, mühendislik çizim standartlarına giriş sağlar.

Sınıf Uygulaması: Öğretmenler, bu görünümü karmaşık devrelerin mantığını açıklamak için kullanabilirler. Öğrenciler, Breadboard görünümünde kurdukları devrenin otomatik olarak oluşturulan şematiğini inceleyerek, bileşenlerin fonksiyonel ilişkilerini, akım yollarını ve sinyal akışını daha derinlemesine kavrayabilirler. “Seçili Tellerden İz Oluştur” (Create Trace from Selected Wires(s)) gibi özellikler, şematik çizimden PCB tasarımına geçişin mantığını görselleştirir.

PCB Görünümü (PCB View):

Eğitimsel Değer: Tasarlanan devrenin baskılı devre kartı (PCB) üzerindeki fiziksel yerleşimini ve iletken yollarını (trace) oluşturmayı öğretir. Bu mod, öğrencilerin dijital tasarımlarını nasıl somut, üretim yapılabilir bir elektronik ürüne dönüştürebileceklerini anlamalarını sağlar.

Sınıf Uygulaması: İleri seviye projelerde öğrenciler, kendi özel PCB’lerini tasarlayabilirler. Öğretmenler, bu modda PCB tasarım prensipleri, bileşen yerleşimi optimizasyonu, ısı yönetimi ve iz yönlendirme teknikleri hakkında ders verebilirler. “İz” (Trace) ve “Atlama Teli” (Jumper) kavramları, elektronik üretim sürecinin temel taşlarıdır ve bu modda uygulamalı olarak öğrenilir. Öğrenciler, tek veya çift katmanlı PCB tasarımlarını deneyimleyerek üretim süreçlerine dair farkındalık kazanırlar.

Fritzing Kimler İçin İdeal Bir Eğitim Aracıdır?

Temel Bilgisayar Bilgisine Sahip Tüm Yaş Grubu Öğrenciler: Özellikle ortaokul ve lise düzeyindeki öğrenciler için, elektroniğe somut bir başlangıç noktası sunar.

STEM Eğitmenleri ve Öğretmenler: Fen Bilimleri, Teknoloji ve Tasarım, Robotik ve Mühendislik derslerinde elektronik konularını interaktif, uygulamalı ve proje tabanlı hale getirmek isteyen eğitimciler için güçlü bir yardımcıdır.

Robotik ve Kodlama Kulüpleri: Arduino, Raspberry Pi gibi mikrodenetleyici platformlarını kullanan kulüplerdeki öğrencilerin projelerini tasarlama, belgeleme ve prototipleme süreçlerini kolaylaştırır.

Mesleki ve Teknik Liselerdeki Elektronik Bölümü Öğrencileri: Elektronik bölümü öğrencileri, teorik bilgilerini pratiğe dökme, devre analizi yapma ve profesyonel PCB tasarımına giriş yapma konusunda Fritzing’den faydalanabilirler.

BT Sınıfları ve Laboratuvarlar: Linux tabanlı bilgisayar laboratuvarlarında, öğrencilere elektronik temelini öğretmek için uygun maliyetli ve güçlü bir araç arayan kurumlar.

Kurulum

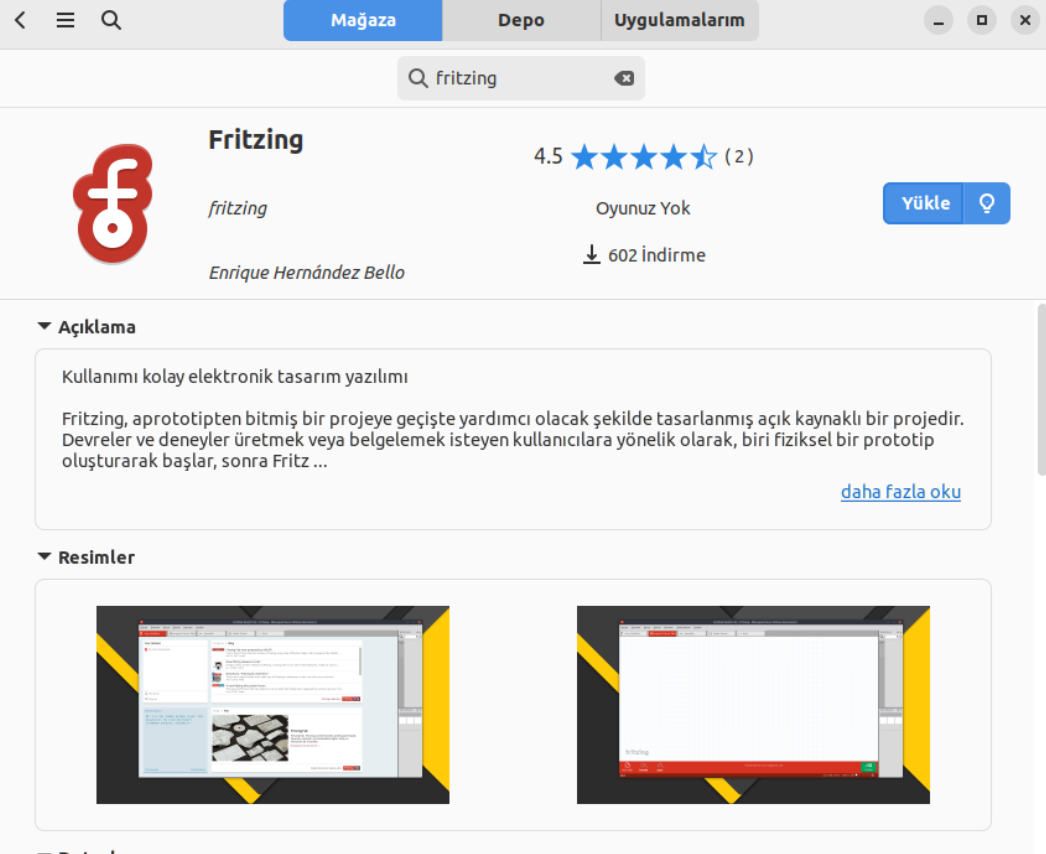

Pardus Yazılım Merkezi’ni açın, Mağaza sekmesine gidin ve arama kutucuğuna “fritzing” yazın. Listede çıkan Fritzing uygulamasını Yükle düğmesi ile kolayca kurabilirsiniz.

Sonuç: Fritzing ile Bilim ve Teknolojiyi Sınıfa Taşıyın – Geleceğin Mühendislerini ve Mucitlerini Yetiştirin

Fritzing, elektronik tasarım sürecini erişilebilir ve etkileşimli hale getirerek eğitim dünyasına benzersiz bir katkı sunmaktadır. Açık kaynak yapısı, kullanıcı dostu arayüzü ve öğrencilerin farklı öğrenme stillerine hitap eden görselleştirme yetenekleriyle Fritzing, öğretmenlerin derslerini zenginleştirmesine, öğrencilerin ise meraklarını somut projelere dönüştürmesine olanak tanır.

Linux tabanlı sınıf ortamlarında Fritzing’i kullanarak, öğrencilere sadece elektronik devre tasarlamayı değil, aynı zamanda problem çözme, analitik düşünme, yaratıcılık ve işbirlikçi öğrenme gibi 21. yüzyıl becerilerini de kazandırabilirsiniz. Fritzing ile elektronik, artık sadece karmaşık formüllerden ibaret olmak yerine, keşfedilmeyi bekleyen eğlenceli ve heyecan verici bir alan haline geliyor. Bu güçlü aracı eğitim ortamlarına dahil ederek, öğrencilerinizin bilim ve teknolojiye olan ilgisini artırın ve geleceğin mühendislerini, bilim insanlarını ve mucitlerini yetiştirmelerine zemin hazırlayın.

1. PCB: Printed Circuit Board ↩︎
